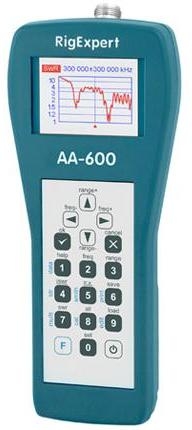

RigExpert AA-600 - Анализатор антенн (0.1 ... 600 МГц)


Нет в наличии

RigExpert AA-600 - Анализатор антенн (0.1 ... 600 МГц) - Інформація

RigExpert AA-600, AA-1000 и AA-1400

– это многофункциональные анализаторы, предназначенные для проверки, настройки и ремонта антенн и антенно-фидерных трактов.

В первую очередь - это измерители КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.

Графическое отображение КСВ (коэффициента стоячей волны) и импеданса является ключевой особенностью этих анализаторов.

Удобные в использовании режимы измерений, как и дополнительные функции (память графиков, подключение к компьютеру и т.д.) делают RigExpert AA-600, AA-1000 и AA-1400 привлекательными как для профессионалов, так и для радиолюбителей.

AA-600, AA-1000 и AA-1400 выпускаются в двух версиях: версия для США выводит на экран полярный график, версия для других стран - диаграмму Смита.

При помощи этих анализаторов с успехом решаются следующие задачи:

  • − Быстрая проверка антенны
  • − Настройка антенны
  • − Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
  • − Изготовление коаксиальных линий и измерение их параметров
  • − Тестирование кабелей и выявление их повреждения
  • − Измерение емкости и индуктивности реактивных нагрузок

Спецификация

Частотный диапазон:    0.1 … 600 МГц - AA-600
                                        0.1 … 1000 МГц - AA-1000
                                        0.1 … 1400 МГц - AA-1400

Дискретность ввода частоты: 1 кГц

Измерение в 25, 50, 75 и 100-омных системах

Диапазон измерения КСВ: 1 .. 100 – в числовом представлении,
                          1 … 10 – в графическом режиме

Отображение КСВ: цифровая индикация или закрашенная полоска

Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении,
            0…1000, -1000…1000 – в графическом режиме

Режимы отображения:

-    КСВ на одной или нескольких частотах
-    КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
-    График КСВ, 80 точек
-    График R,X, 80 точек
-    Диаграмма Смита (или полярный график), 80 точек
-    Режим измерения неоднородностей линий передач

Опциональная калибровка в графических режимах измерения КСВ, R,X и диаграммы Смита (или полярного графика).

Антенный разъем:

-    Тип разъема: N
-    Форма выходного сигнала: прямоугольная, частотой 0.1 … 200 МГц. Для измерений на более высоких частотах используются гармоники основного сигнала.
-     Выходная мощность: -10 дБм (на нагрузке 50 Ом)

Питание:

-    Три щелочные батарейки с напряженим 1.5 В, типоразмер AA *
-    Три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч
-    Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
-    При подключении анализатора к компьютеру –  питание от USB-шины

Интерфейс:

-    Цветной TFT-дисплей, 320x240 точек
-    Влагозащитная клавиатура, 6x3 клавиш
-    Многоязычные меню и система помощи
-    Подключение к компьютеру через интерфейс USB

Размеры: 23x10x5.5 см

Рабочая температура: 0…40 °C

Масса: 650 г

Гарантийный срок: 2 года
GTIN-13:    AA-600: 4820185420037
Анализаторы RigExpert AA-600 изготовлен в Украине.

Спецификация может быть изменена без предварительного уведомления.

Комплектация

В упаковке:

  • RigExpert AA-600, AA-1000 или AA-1400
  • Чехол с лямкой
  • Зарядное устройство
  • 3 аккумулятора AA
  • Кабель USB
  • Переходник N-UHF
  • Руководство пользователя
  • Руководство по программам
  • CD с драйверами и программами


* Батарейки не входят к комплект поставки анализатора.
