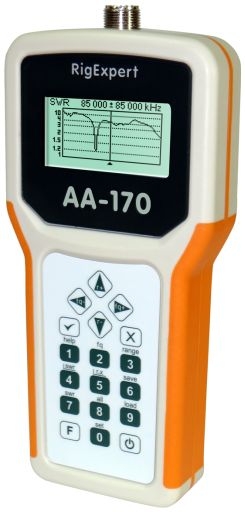

RigExpert AA-170
– это многофункциональный анализатор, предназначенный для тестирования, проверки, настройки и ремонта антенн и антенно-фидерных трактов.
В первую очередь - это измеритель КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.
Удобные в использовании режимы измерений, как и дополнительные функции, доступные при подключении к компьютеру (построение диаграмм Смита и т.д.) делают анализатор антенн RigExpert AA-170 привлекательным как для профессионалов, так и для радиолюбителей.
При помощи этого прибора с успехом решаются следующие задачи:
− Быстрая проверка антенны
− Настройка антенны
− Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
− Изготовление коаксиальных линий и измерение их параметров
− Тестирование кабелей и выявление их повреждения
− Измерение емкости и индуктивности реактивных нагрузок
RigExpert AA-170
Спецификация
Частотный диапазон: 0.1…170 МГц
Дискретность установки пользователем частоты: 1 кГц
Диапазон измерения КСВ: 1…10
Отображение КСВ: для 50- и 75-омных систем
Индикация КСВ: цифровая индикация или закрашенная полоса
Диапазон измерения R, X: 0…1000, –1000…1000 Ом – в режиме вывода числовых значений; 0…200, –200…200 Ом – на графике
Режимы работы:
- Измерение КСВ на одной или нескольких частотах одновременно
- Измерение КСВ, возвратных потерь, R, X, Z, L, C на любой частоте рабочего диапазона
- График зависимости КСВ от частоты, 100-точечный график
- График зависимости R, X от частоты, 100-точечный график
Выход ВЧ:
- Тип разъема: UHF (SO-239)
- Выходной сигнал прямоугольной формы с частотой 0.1…30 МГц. На более высоких частотах измерения производятся на третьей и пятой гармониках.
- Выходная мощность: около -10 дБм (на нагрузке 50 Ом)
Питание:
- Марганцевые или щелочные батарейки 1.5 В, типоразмер АА, 3 шт. *
- Аккумуляторы 1.2 В, Ni-MH, 1800...2700 мА·ч, типоразмер АА, 3 шт. *
- Время работы от полностью заряженного аккумулятора при непрерывном измерении: не менее 3 часов; время работы в режиме ожидания: не менее 2 суток
- При подключении к компьютеру или к сетевому адаптеру с USB-гнездом анализатор переключается на питание от этих источников
Интерфейс:
- Графический дисплей с разрешением 128·64 и светодиодной подсветкой
- Влагозащитная клавиатура, 6·3 клавиш
- Многоязычные меню и система помощи
- Подключение к компьютеру через интерфейс USB
Размеры: 22·10·3.6 см
Рабочая температура: 0…40 °C
Масса с батареями питания: 400 г.
Гарантийный срок: 2 года
GTIN-13: 4820185420075
Анализатор RigExpert AA-170 изготовлен в Украине.
Спецификация может быть изменена без предварительного уведомления.
Комплектация
В упаковке:
- RigExpert AA-170
- Опционально: кабель USB
- Руководство пользователя
- Руководство по программам
- CD с драйверами и программами
- Щелочные батарейки AA
|
Как работает AA-170?Структурная схема
Структурная схема анализаторов RigExpert AA-170 приведена ниже:
«Мозг» анализатора - 8-битный RISC-микроконтроллер фирмы Atmel. Он управляет двумя DDS-синтезаторами AD9834 с тактовой частотой 80 МГц, которые генерирует два синусоидальных сигнала. Оба сигнала проходят через фильтры низких частот и формирователи меандра, на выходе которых получаются два прямоугольных сигнала с CML-уровнями. В качестве измерителя параметров нагрузки выбран резистивный мост: он прост и обладает хорошей АЧХ. Переключатель коммутирует два сигнала с выходов моста. Сигнал после переключателя поступает на смеситель, где перемножается с выходным сигналом второго канала. Сигнал с частотой около 1.5 кГц поступает на управляемый аттенюатор для поддержания необходимого уровня этого сигнала, далее фильтруется активным полосовым фильтром и поступает на аналогово-цифровой преобразователь микроконтроллера. Между частотой, на которой происходит измерение, частотами DDS-синтезаторов и коэффициентом деления анттенюатора существует простая связь:
Поддиапазон | Частота, на которой проводится измерение | Частота DDS1 | Частота DDS2 | Номер гармоники | Коэффициент деления аттенюатора |
1 | 0.1 ... 30 МГц | 0.1 ... 30 МГц | DDS1 + 1502 Гц | 1 | /25 |
2 | 30 ... 100 МГц | 10 ... 33.3 МГц | DDS1 + 501 Гц | 3 | /3 |
3 | 100 ... 170 МГц | 20 ... 34 МГц | DDS1 + 300 Гц | 5 | /1 |
Графический ЖКИ с разрешением 128x64 точек, а также клавиатура (6x3 клавиш) подключены непосредственно к микроконтроллеру. К нему же подключена внешняя flash-память (512 К) для хранения результатов измерений. Интерфейс USB предназначен для подключения анализатора к компьютеру.
Измерительный мост
Здесь изображена схема измерительного моста, а также его подключение к микросхеме смесителя:Управляемый микроконтроллером электронный ключ подает на вход смесителя сигнал с левого или правого плеча моста. При полностью активной нагрузке с сопротивлением 50 Ом мост сбалансирован и на выходе ключа всегда присутствует один и тот же сигнал. Это позволяет полностью отказаться от калибровки анализатора, а также обеспечивает повышенную точность измерений вблизи КСВ=1.
